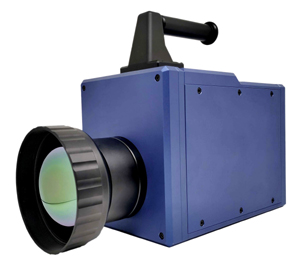

JCIR 640L 长波制冷型红外热像仪
|
| |
JCIR 640L 长波制冷型红外热像仪 |
| |
JCIR-640 L长波制冷型红外热像仪配备斯特林制冷红外探测器，能生成640x512像素的清晰红外热图像。在满帧频模式下，最高帧速可达200Hz。具有优异的热灵敏度、高性能测温、高分辨率等特点。
积分时间
采集快速运动物体高灵敏度热图
标准接口
“即插即用”，减少设置时间
红外软件
专业图像分析和处理红外软件
红外镜头 |
| 类型 |
焦距 |
聚焦距离下限 |
视场 |
空间分辨率 |
| 广角镜头 |
F2.0/12 mm |
0.1 m |
(45x36.6)° |
1.25 mrad |
| 标准镜头 |
F2.0/25 mm |
0.3 m |
(21.7×17.5)° |
0.6 mrad |
| 长焦镜头 |
F2.0/50 mm |
1.0 m |
(10.9x8.8)° |
0.3 mrad |
| 长焦镜头 |
F2.0/100 mm |
2.0 m |
(5.5x4.4)° |
0.15 mrad |
| 长焦镜头 |
F2.0/200 mm |
4.0 m |
(2.8×2.2)° |
0.08 mrad |
| 微距镜头 |
0.5x |
40cm |
(5.5x4.4)° |
45μm |
| 显微镜头 |
1.0x |
35mm |
(9.6 x 7.7) mm |
15μm |
| 显微镜头 |
3.0x |
37mm |
(3.2 x 2.6) mm |
5μm |
| 显微镜头 |
5.0x |
18mm |
(1.92 x 1.54) mm |
3μm |
|
技术参数
| |
| |
JCIR 640L |
| 成像性能 |
| 探测器规格 |
640*512像素 |
| 探测器类型 |
制冷型焦平面红外探测器 |
| 光谱范围 |
7.7– 9.5 μm |
| F数 |
F/2 |
| 像元尺寸 |
15/25μm |
| 热灵敏度 |
＜25mK |
| 帧频 |
100/200Hz 可选 |
| 子窗口模式 |
支持可选 |
| 温度量程 |
标准量程：0-350℃（低温可扩展至-20℃，高温可扩展至2500℃） |
| 测温精度 |
±2oC或±2% |
| 动态范围 |
14bit |
| 制冷方式 |
低功耗斯特林循环制冷机 |
| 光谱滤镜轮 |
支持手动更换，用户自定义光谱滤片 |
| 调焦方式 |
手动或选软件操控电动对焦（可选） |
| 自动手动增益控制 |
支持 |
| 非均匀性校正 |
内置或外置校正 |
| 积分时间 |
1μs~40ms |
| 红外镜头 |
25 mm/12.5 mm/50 mm/100 mm/200 mm/0.5x/1.0x/3.0x 可选 |
| 数据和控制接口 |
| 外同步接口 |
LVTTL |
| 外触发接口 |
LVTTL |
| 数字接口 |
GigE /CamLink |
| 记录介质 |
SSD（可选） |
| 模拟视频输出 |
支持 |
| 电源/功耗 |
24VDC输入，稳态条件下约15W |
| 物理参数 |
| 镜头接口 |
标准工业卡口 |
| 防护等级 |
IP54 |
| 存储/操作温度 |
-45~70℃/-30~65℃ |
| 固定安装 |
标准1/4- -20 UNC”和M4，深度10mm |
| 湿度 |
10~95%无冷凝 |
| 尺寸/重量 |
约308x182x140mm/＜5.5kg |
|
|
|
|
| |
|
