Noxcore Vision 系列制冷型红外热像仪/机芯
——法国Noxant原装进口




Noxcore Vision 系列制冷型红外热像仪


  中波制冷型连续变焦NoxCore系列红外热像仪,能够为宽视场目标与远距离目标的自由切换提供解决方案,拥有F/4,F/5.5多种规格碲镉汞(MCT)探测器。分辨率1280x720像素。性能高的高灵敏度红外探测器即使在高温和潮湿条件下,依然可保持高的大气透过率,保证了红外热像仪成像质量,是安全监测产品和吊舱的理想选择。

  主要技术指标

  探测器类型:碲镉汞(MCT)
  探测器规格:640X512像素,1280x720像素
  F/4,F/5.5
  高度开源化的软件模块
  HDMI高清模拟量视频输出并匹配彩色调色板,3/4或16/9高质量数字彩色叠加,可定制十字光标,多种语言选择
  内置SSD Drive,可记录h.265或RAW格式单张/序列文件
  自动聚焦:全视场自动聚焦&ROI区域自动聚焦
  探测器同步输入

  NoxCore系列功能特性

  连续光学变焦
  NoxCore系列产品均可实现连续变焦,变焦倍数可达24倍,便于操作人员在窄视场和广视场之间进行来回调节,并且可以设置调节速度的快慢。

  制冷型MCT探测器
  NoxCore系列产品采用的碲镉汞(MCT)探测器具有高的距离性能,能够生成1280x720像素的高清红外热图像。

  红外镜头系列
  NoxCore系列红外镜头包括:F5.5系列的275mm、430mm、600mm、860mm、1020mm镜头;F4系列与HD系利的300mm、420mm、690mm镜头。多种选择方案,满足客户不同集成需求。

  易于集成
  NoxCore系列热像仪机芯具有内置图像处理功能,易于集成,并可轻松与现有系统和新系统中的通用电源和视频接口结合,接口还可提供选择定制。

  先进的图像处理
  NoxCore热像仪机芯产品的硬件和软件中内嵌有功能强大的图像处理算法,自动增益控制(AGC )、直方图均衡化等众多功能确保白天和夜间均可实现高质量热成像。

  数字细节增强
  NoxCore系列产品应用的VDE(Video Details Enhancement)技术是Noxant公司开发的图像处理算法,该算法采用非线性图像处理算法,进而确保保留高动态场景图像中的细节,能有利于在高动态的场景中发现低对比度的目标。

  自动对焦
  全视场自动对焦,自定义ROI区域对焦

  接口

  新一代NoxCore中波连续变焦型红外热像仪系列,拥有同步输入/输出接口、Lock-in锁相接口、千兆以太网接口、CamLink接口、HDMI高清模拟量接口以及嵌入式2.5" SSD HDMI高清模拟量接口,支持热插拔

  软件

  软件兼容性
  使用灵活性对我们很重要,NoxCore系列热像仪与一些主要的操作系统都兼容,如Windows、Mac OS X 或 Linux。记录的14位无损NVF格式序列,可转换为RAW格式文档与工业标准的分析软件相兼容。如:ImageJ、Matlab或 Lab-view文件格式。(辐射标定数数据和规程可以根据用户要求提供)

  控制软件:
.  支持Windows、MacOS或Linux等系统。
.  提供源码示例,利于二次开发。
.  具备实时显示的指令窗口,可实时查看所有操作的指令。
  注:详细的软件功能与指令集,详见noxant软件操作手册。


   技术参数


成像性能
探测器规格 640*512像素
F数 F/5.5
像元尺寸 15μm
探测器类型 制冷型MCT
光谱范围 3.7 - 4.8 μm
制冷方式 斯特林(Stirling)循环制冷机
冷却时间 <6分钟@20°C
热灵敏度 典型值20mk
帧频 1~50Hz
积分时间 100μs~40ms
图像处理
自动/手动增益控制 支持
可调数字细节增强 支持
坏像素自动检测/替换 支持
非均匀性校正 支持
自动调焦/手动调焦 支持
集中与持续数字变焦 支持
图像优化 视频细节增强/直方图均衡/暗场/平场/自适应中值像素替换/增益和漂移
数据和控制接口
视频输出格式 HDMI 720p/1080p输出带彩色调色板,4:3或16:9,可定制的透明网格设计
视频流 h.264 / RTSP Server 或 GigE
数字接口 RS232/GigE
内置记录 h.264或NVF格式序列文件或单图记录在SSD Drive 或内存
供电电压 15VDC
功耗 <20W 在稳定状态
物理参数
重量/尺寸 具体型号的重量/尺寸参数,详见镜头参数列表
工作温度/存储温度 -32°C ~ +60°C/-40°C ~ +70°C
振动/冲击 2g, IEC 68-2-29 / 25g, IEC 68-2-26

NoxCore vision系列镜头
型号/镜头 DRI 焦距 尺寸 重量
NoxCore 275
(18-275mm)
人: 9.2km / 2.9km / 1.2km
车: 15.5km / 6km / 3.3km
宽视场: 29.8°(H) x 24.1°(V) 窄视场: 2°(H) x1.6°(V) 191L x 94W x 93H <1110g
NoxCore 430
(18-430mm)
人: 13.1km / 4.6km / 2.3km
车: 19.1km / 9.0km / 5.5km
宽视场: 29.8°(H) x 24.1°(V)
窄视场: 1.28°(H) x1.02°(V)
234L x 110W x 108H <1800g
NoxCore 600
(30-600mm)
人: 13.6km / 6.2km / 3.2km
车: 20.3km/12.2km / 7.6km
宽视场:18.2°(H) x 14.6°(V)
窄视场:0.92°(H) x 0.73°(V)

305L x 135W x 135H
<2900g
NoxCore 860
(36-860mm)
人: 16.4km / 8.2km / 4.7km
车: 21km / 13.5km / 9.1km
宽视场:15.2°(H) x 12.2°(V)
窄视场:0.64°(H) x 0.5°(V)
335L x 188W x 188H <3400g

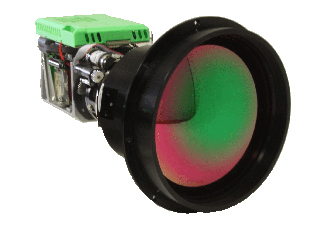

NoxCore 1020
(45-1020mm)
人: 17.6km / 9.1km / 5.3km
车: 21.4km /14.4km /9.8km
宽视场:12.2°(H) x 9.8°(V)
窄视场:0.54°(H) x 0.43°(V)

382L x 229W x 229H <4800g
